四、 综合建模(45分)

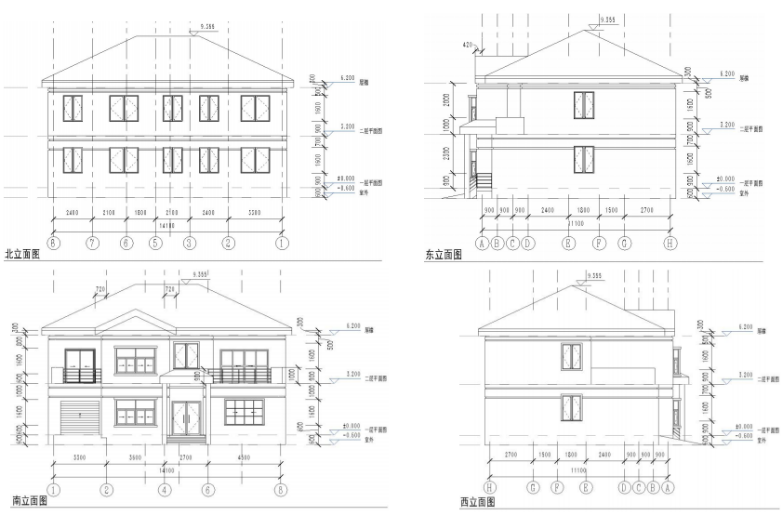

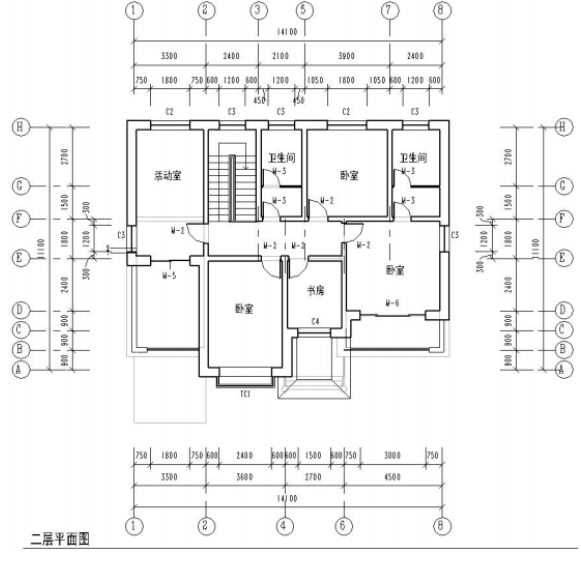

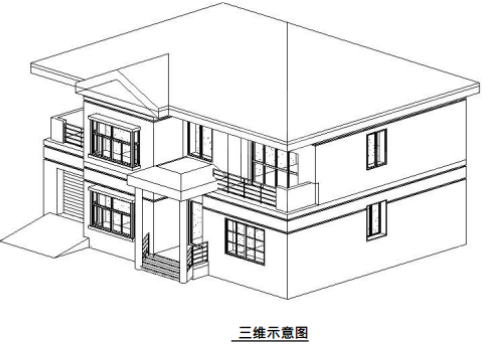

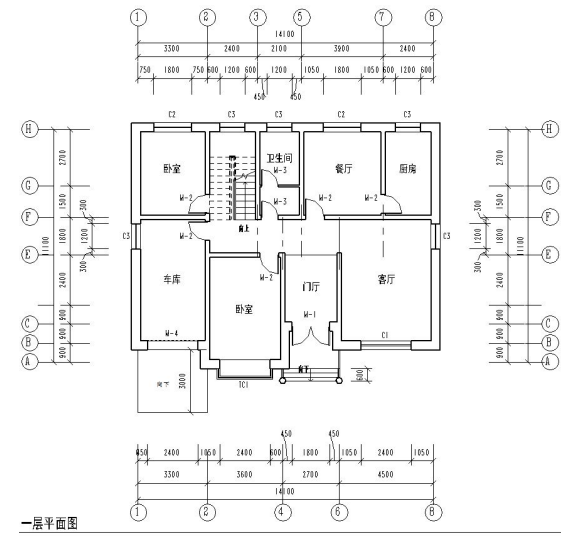

根据以下平面图及立面图给定的尺寸。建立如下图所示的别墅建筑模型。请以“别墅”为名将模型保存到考生文件夹中，具体要求如下：

1.基本建模

1.1.建立墙体模型，其中内墙厚度均为100mm.外墙厚度均为240mm.墙体材料自定；

1.2.建立各层楼板模型，其中各层楼板厚度均为150m，顶部均与各层标高平齐，并放置楼梯模型。扶手尺寸取适当值即可；

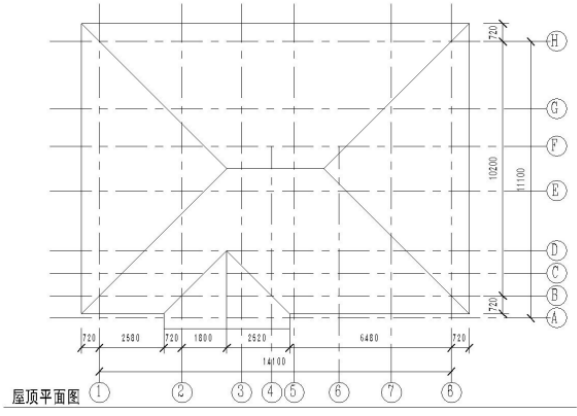

1.3.建立屋顶模型，其中屋顶为坡屋顶，厚度为400mm，各坡面坡度均为25度。

2.布置门窗

2.1.按平、立面要求。市置內外门窗，其中外墙门窗布置位置需精确，内部门窗对位置不作精确要求。采用建模软件内置构件集即可;

2.2.门构件集共有4种型号M-1、M-2、M-3、M-4、M-5、M-6，尺寸分别为800x2100、900x2100、800x2100、2400x2100、1800x2100、3000x2100；

2.3.窗构件集共有3种型号C1、C2、C3、C4，尺寸分别为400x1600、1800x1600、1200x1600、1500x1600。

3.建立图纸与明细表

3.1.建立平面及立面图。并进行基本民寸及房间，门窗的标注；

3.2.建立门、窗明细表，明细表均应包含构件集类型。型号、高度及合计中段，并按类型统计个数。
