第4期全国BIM技能等级一级考试试卷
>>BIM考试真题：第4期全国BIM技能等级一级考试试卷
考试要求：新建文件夹（以考生考号+姓名命名），用于存放本次考试中生成的全部文件。 （考试时间180分钟）

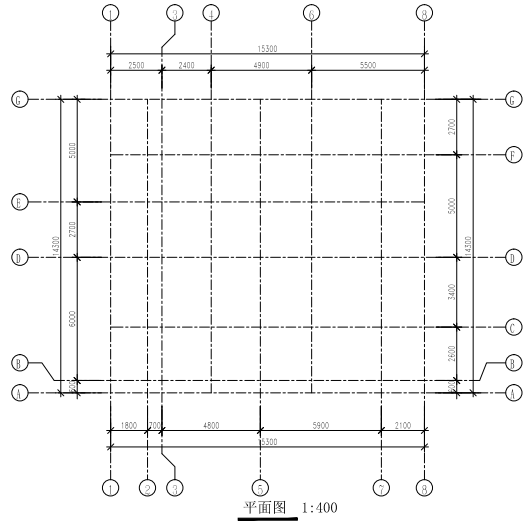

一、根据下图中给定的尺寸绘制标高轴网。某建筑共三层，首层地面标高为±0.000，层高为3m，要求两侧标头都显示，将轴网颜色设置为红色并进行尺寸标注。请将模型以“轴网”为文件名保存到考生文件夹中。(10分)

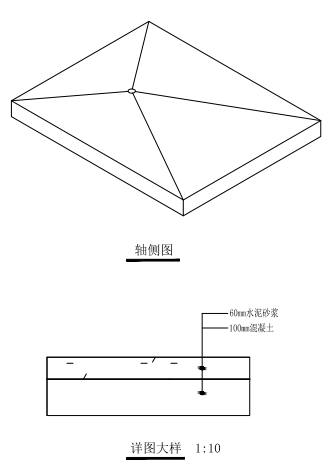

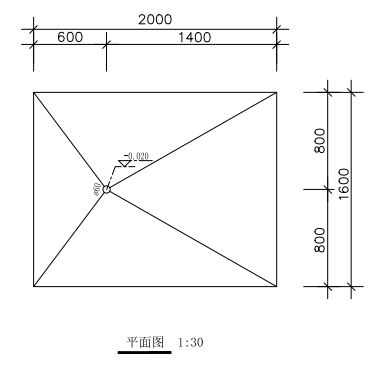

二、根据下图中给定的尺寸及详图大样新建楼板，顶部所在标高为±0.000，命名为“卫生间楼板”，构造层保持不变，水泥砂浆层进行放坡，并创建洞口。请将模型以“楼板”为文件名保存到考生文件夹中。 (20分)

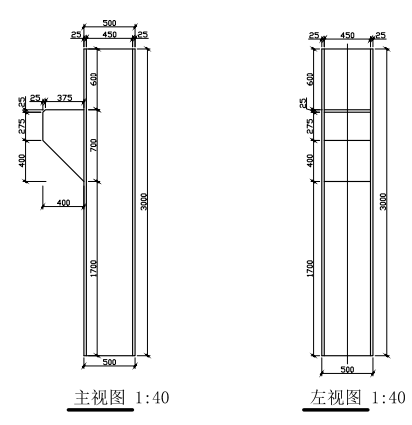

三、图为某牛腿柱。请按图示尺寸要求建立该牛腿柱的体量模型。最终结果以“牛腿柱”为文件名称保存在考生文件夹中．(10分)

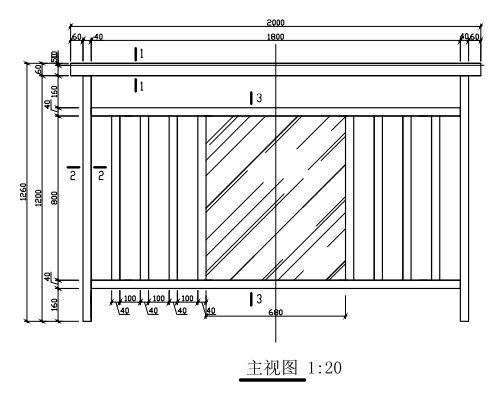

四、图为某栏杆。请按照图示尺寸要求新建并制作栏杆的构建集，截面尺寸除扶手外其余杆件均相同。材质方面，扶手及其他杆件材质设为“木材”，挡板材质设为“玻璃”。最终结果以“栏杆”为文件名保存在考生文件夹中．（20分）

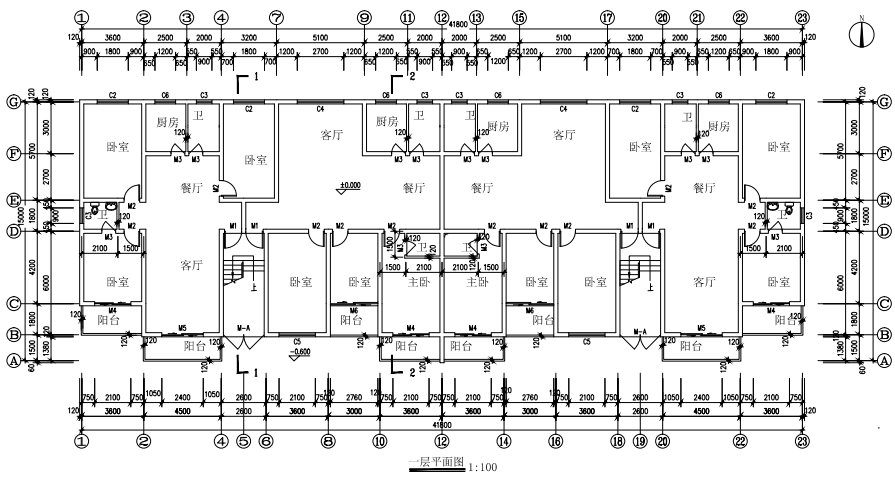

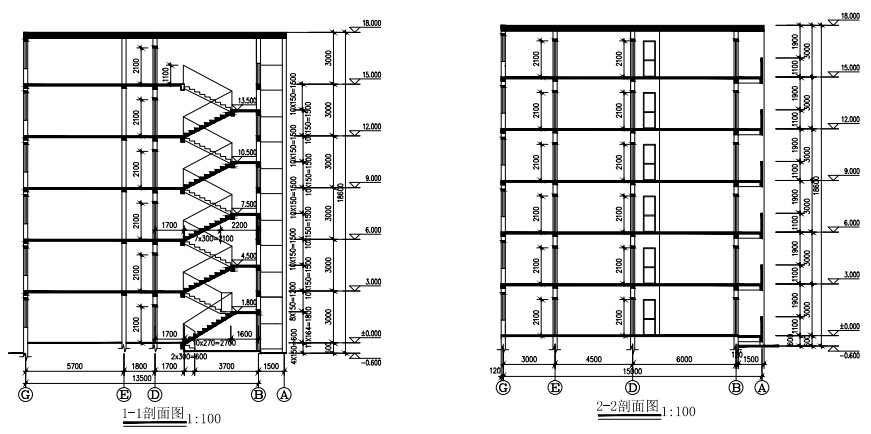

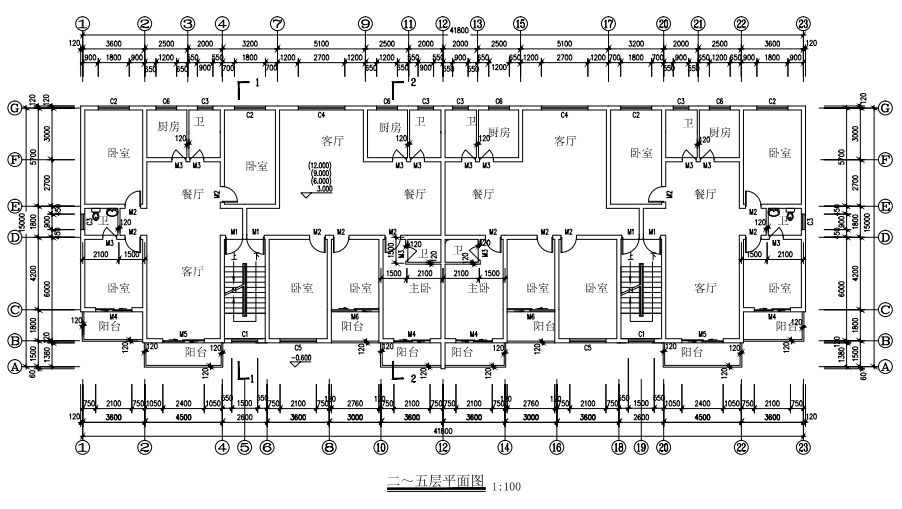

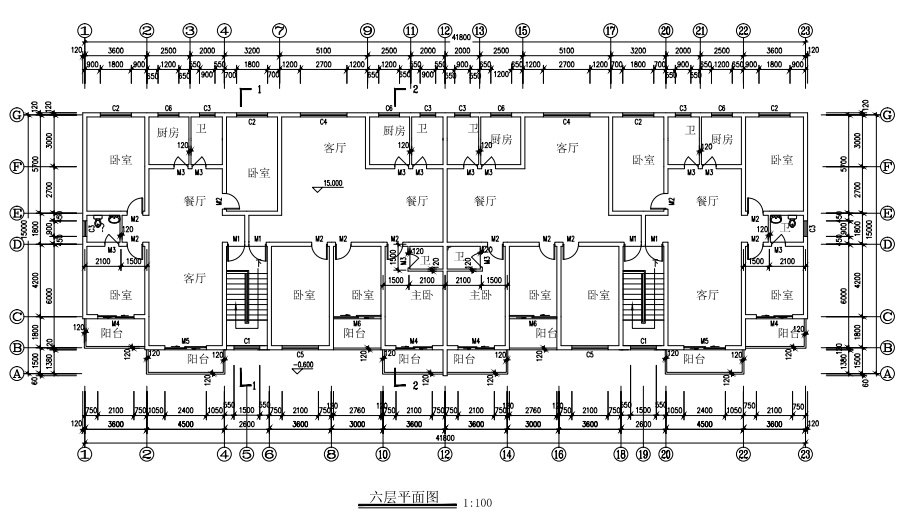

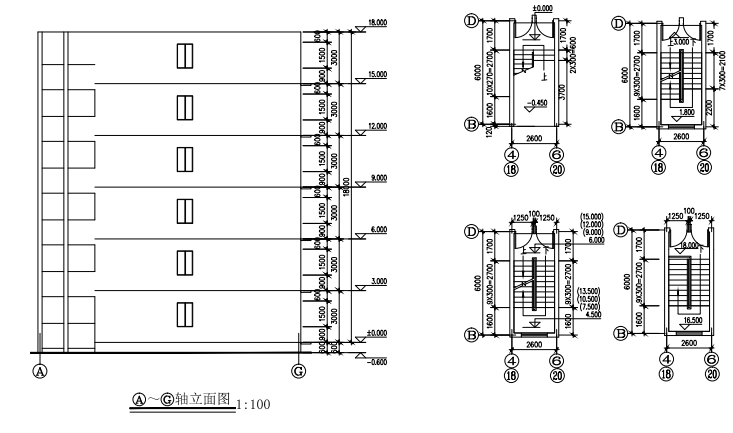

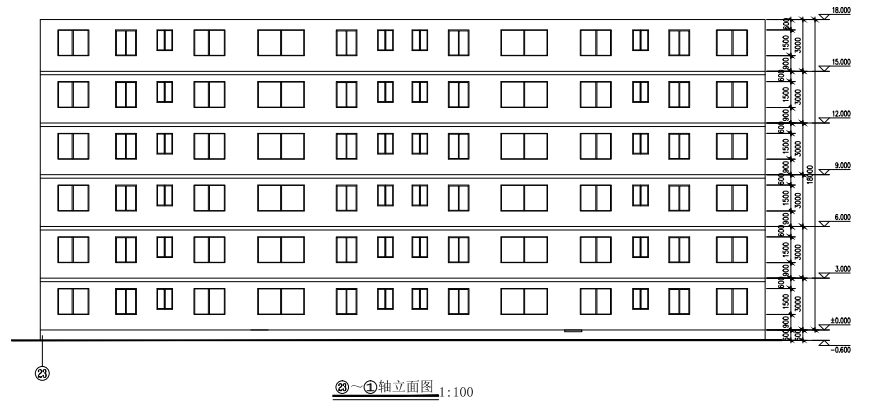

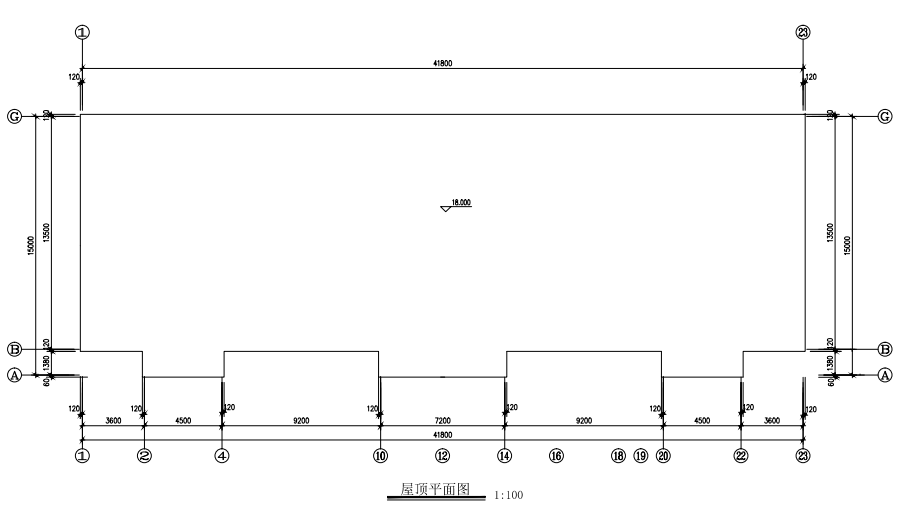

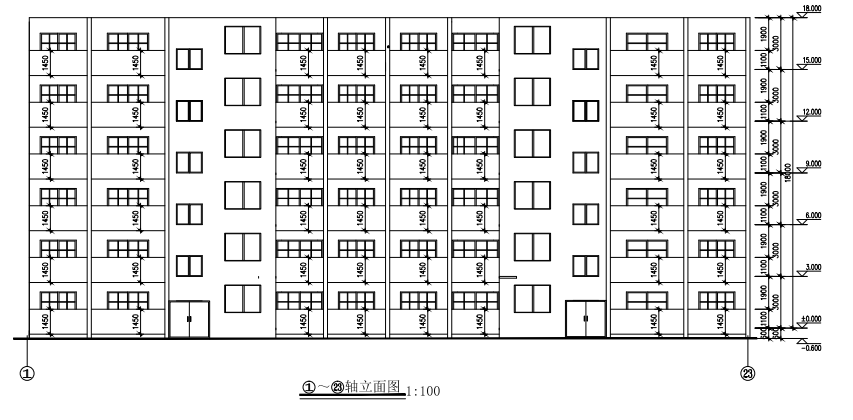

五、根据给出的平面图、立面图、剖面图及楼梯详图，在考生文件夹中给出的“第四期BIM一级考试样板文件”基础上，创建建筑物三维模型，以“六层建筑”为文件名保存到考生文件夹中。具体要求如下： (40分)
(1)设置项目信息： （3分）
1)项目发布日期：2014年6月18日。
2）客户名称：街心花园小区。
3）项目地址：中国×××省×××市×××路×××号。
4）项目名称：N2栋。
5）项目编号：2014xxx-1。
(2)基本建模： (13分)
1)创建墙体模型，墙体定位及厚度见平面图，墙体均沿轴线对称。
2）创建楼板及屋顶模型，其中楼板厚度150mm,平屋顶厚度350mm。
3)创建楼梯模型，楼梯扶手和梯井尺寸取适当值即可。
4）标注房间名称。
(3)放置门窗及家具： (10分)
1)放置门窗，门窗尺寸见表1，其中外墙门窗布置位置需精确，内部门窗对位置不作精确要求。
2)放置家具。根据平面图，对轴线1、2和轴线22、23间的卫生间进行蹲便器和洗手盆布置，布置位置参考图中取适当位置即可。
注：门窗及家具构件使用模板文件中给出的构件集即可，不要载入和应用新的构件集。
(4)按照表1创建门窗明细表。 (3分)
(5)建立图纸： (8分)
建立AO尺寸图纸，根据给定的平立剖面图，将模型的平面图、立面图、剖面图及门窗明细表分别插入图纸中，并根据图纸内容将图纸识图命名，图纸编号任意，可布置多张图纸。
(6)设置相机，对生成的三维视图命名： (3分)
在一楼轴线1、2间的卫生间内设置相机，使相机照向蹲便器和洗手盘，调整生成的三维视图，使蹲便器和洗手盘可见，将该三维视图命名为“相机一卫生间”；在一楼轴线2、4间的客厅处设置相机，使相机照向餐厅方向，调整生成的三维视图，使厨房、卫生间门可见，将生成的三维视图命名为“相机一餐厅”。
