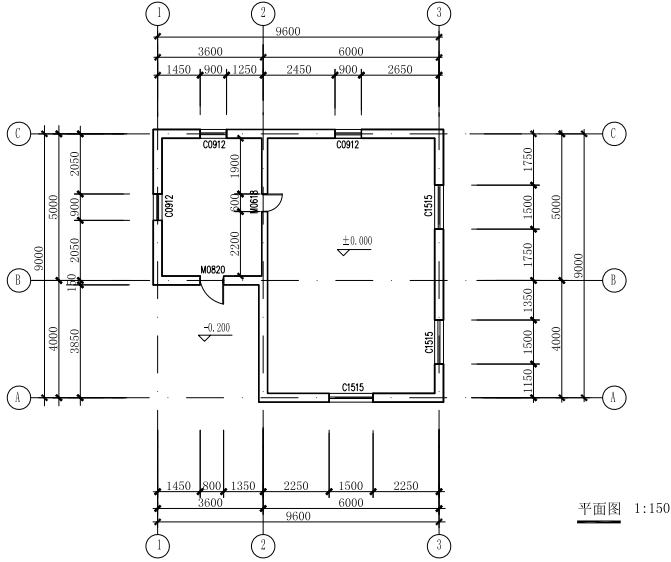

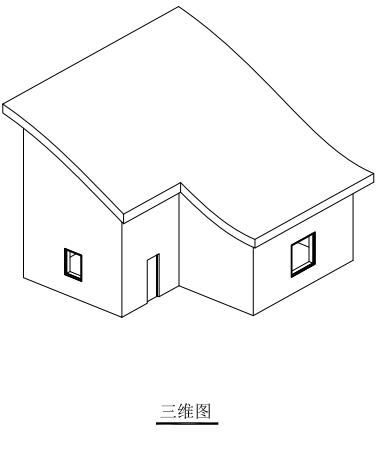

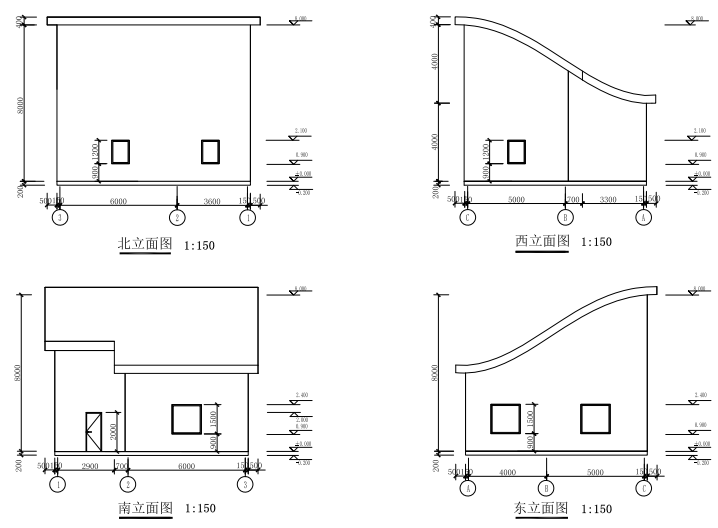

5、根据下面给出的平面图、立面图、三维图，建立房子的模型，具体要求如下： （40分）

(1)建立房子模型：

1)按照给出的平、立面图要求，绘制轴网及标高，并标注尺寸。

2)按照轴线创建墙体模型，其中内墙厚度均为200mm，外墙厚度均为300mm。

3)按照图纸中的尺寸在墙体中插入门和窗，其中门的型号：M0820，M0618，尺寸分别为800x2000mm, 600x1800mm;窗的型号：C0912，C1515，尺寸分别为900x1200mm, 1500x1500mm。

4)分别创建门和窗的明细表，门明细表包含类型、宽度、高度以及合计字段；窗明细表包含类型、底高度( 900mm)、宽度、高度以及合计字段。明细表按照类型进行成组和统计。

(2)建立A2尺寸的图纸，将模型的平面图、东立面图、西立面图、南立面图、北立面图以及门明细表和窗明细表分别插入至图纸中，并根据图纸内容将图纸视图命名，图纸编号任意。

(3)将模型文件以“房子.rvt”为文件名保存到考生文件夹中。
